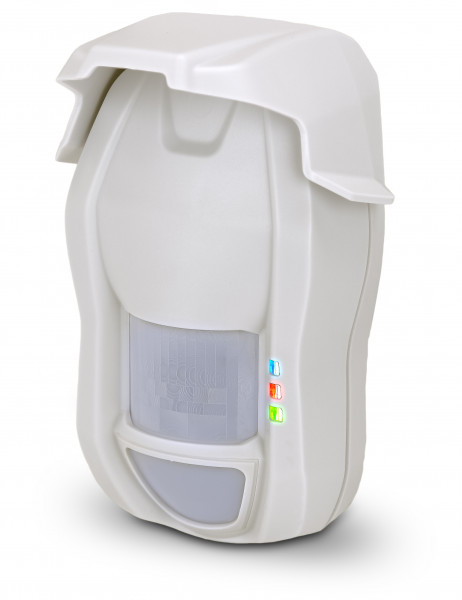

TRIAL485 è un rivelatore a tripla tecnologia (MW + 2IR) per installazioni da interno ed esterno dotato di lente multifocale con portata massima di 15m, lente dedicata per l’antistrisciamento con connessione diretta su linea seriale RS485
Il punto di forza di TRIAL485 consiste nella possibilità di essere completamente gestibile e programmabile via software in modo assolutamente semplice ed intuitivo: parametri come forma d’onda rilevate, ultimo allarme dello storico, stati del sensore e temperatura possono essere ora monitorati in tempo reale.
Il rivelatore offre inoltre numerose funzioni che consentono di ottenere un’assoluta precisione di rivelazione e un’altissima immunità ai disturbi e ai tentativi di manomissione: doppio PIR, funzione 3D, circuito antimascheramento, circuito antiaccecamento, antistrisciamento e antidisorientamento (grazie alla presenza di un sensore accelerometrico ad alta sensibilità con funzionamento su due assi). TRIAL485 è certificato IMQ-Allarme EN 50131-2-4:2008 per il grado 3, classe ambientale 4.
Sezione MW: Portata da 3 a 15 metri regolabile
Integrazione da 2 a 12 impulsi, attesa 5sec (regolabili)
Area di copertura 60° (verticale), 95° (orizzontale)
Frequenza TX 10,525GHz
Potenza emessa 13 dBm tipici
Segnale emesso impulsato
Temporizzazioni MW allarme singolo con attesa di conferma dalle sezioni IR e funzionamento
AND e OR impostabili via software
Dispositivo DRO ed antenna planare certificata RTTE/99-05 con funzionamento impulsato.
Sezione IR: Portata massima 15 m con fissaggio ad altezza standard di 2,10 m, le coperture possono variare in base alle soluzioni di montaggio adottate con staffa inclinata e/o con accessori opzionali SNDTRIAL
Numero sezioni 2
Numero zone sensibili 2 x 28 zone disposte su 4 piani. 2 x 3 zone antistrisciamento su 1 piano.
Area di copertura orizzontale 94°
Temporizzazioni IR allarme singolo con attesa di conferma dalle sezioni MW e funzionamento
AND e OR impostabili via software
Guadagno stadio IR: ottimizzato con la temperatura
Sezione radio: /
Linee compatibili: VIDOMO, VIDOMO2K, PREGIO, TITANIAPLUS ed ETR G2
Installazioni: Interno/esterno
Staffa di inclinazione fissa a 6° con passaggio cavi interno che è progettata e realizzata con un’inclinazione ottimale per un’altezza standard di installazione a 2,10m. (In dotazione)
Connessioni: Linea seriale RS485
Settaggi: Configurabile via software: sensibilità, integrazione, funzionalità AND/OR, walk test, abilitazione dei led funzionali, mascheramento, accecamento, disorientamento, esclusione, sezione MW con sistema disinserito.
Dipswitch per indirizzamento del rivelatore
Filtri: Filtro digitale antidisturbo per lampade al neon
Filtro al silicio per protezione dall’abbagliamento da luce bianca
Spie frontali: Visualizzazioni tramite LED: funzionamento della sezione a microonda,
funzionamento della sezione all’infrarosso, stato di allarme, guasti,
disorientamento, mascheramento/accecamento
Funzioni: Antiaccecamento attivo sulla sezione IR
Antimascheramento sulla sezione MW
Antistrisciamento
Antidisorientamento con sensore accelerometrico su due assi sempre attivo e conseguente generazione di allarme manomissione
Sofisticato algoritmo di calcolo utilizzato dal circuito di monitoraggio ambientale con conversione a microprocessore su stadio IR
Funzione 3D
Lente di Fresnell e lente inferiore con dispositivo antistrisciamento saldate ad ultrasuoni e non sostituibili
Registrazione delle forme d’onda da browser fino a 4 ore
Funzione di rilevazione del rumore percepito dalla sezione IR e MW con visualizzazioni con barra verticale, visualizzazione oscilloscopica con zoom e impostazione delle soglie.
Tamper: Protezione contro l’apertura del coperchio e lo strappo della base interna di fissaggio, questa funzione è escludibile con un ponticello
Temperatura di funzionamento: -10 / +55°C, 93% Ur
Dimensioni/peso: H 167 – L 95 – P 75 mm solo corpo rivelatore / 270 g senza accessori snodo
Assorbimento: A riposo 19 mA, in allarme 24 mA, in stand-by, escl. MW 18 mA
Alimentazione:12 Vcc (da 7,5 a 15 V)
Normative: Certificato IMQ-Allarme EN 50131-2-4:2008 per il grado 3, classe ambientale 4.
Dotazione: Staffa ad inclinazione fissa, tettuccio, viti, tasselli, manuale tecnico
